17EW8 regenarative radio
I know that you use the computer now. And, I know you cannot believe it. Because we cannot understand all of inside of the computer, we cannot believe it. Now in almost all of the equipment used in our life, computer chips are used in it. Therefore we cannot believe all of them, camera, mobile, excavator, radio, pets and also friends. Can you believe that pets and hero are also made by computer in these days in Japan? Last week the TV news informed that robot dog is better than living dog for the friend of aged person , because the aged person usually forget to give the food for dogs, and they can not bring to walking for outside of care house. Looking the picture of TV that showed me the aged women playing with robot dog, I felt no good. I hope that some engineer should develop, until my aged time, the female robot with full breasted and big mouth able to kiss even with wounded eyes. ... Last year I spent time with person of wounded eyes by fatness in the hospital for one month. I feel that I would be wounded my hands than my eyes. Sorry I talked about too long forward.

Do you know “Pockemon”? They ware made with bio chemical process.

Do you know “Dezimon”? They ware made with computer programming process.

We could believe the valve-radio, because we can draw all of its circuits that we learned in our younger age. So, some friends of my amateur radio station makes and use the valve transmitter and receiver, even in these days, even now.

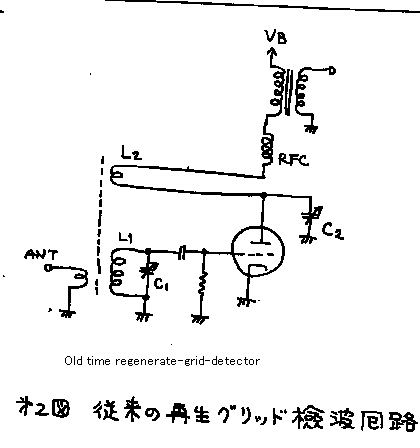

I will show you that, the old triode can be used by low voltage about 12 volts. Please see the circuits. Regenerative radio in old days can make its activity by 17V-DC. Gain of detector (A to B) is 40dB. Gain of audio amplifier (B to C) is -16dB. Please see the old time regenerative detector (fig2). In this circuit, regenerative circuit, C2 and L2 is made by the resonance circuit. Therefore we must tune it, when we change the receiving frequency. Such a radio was used in

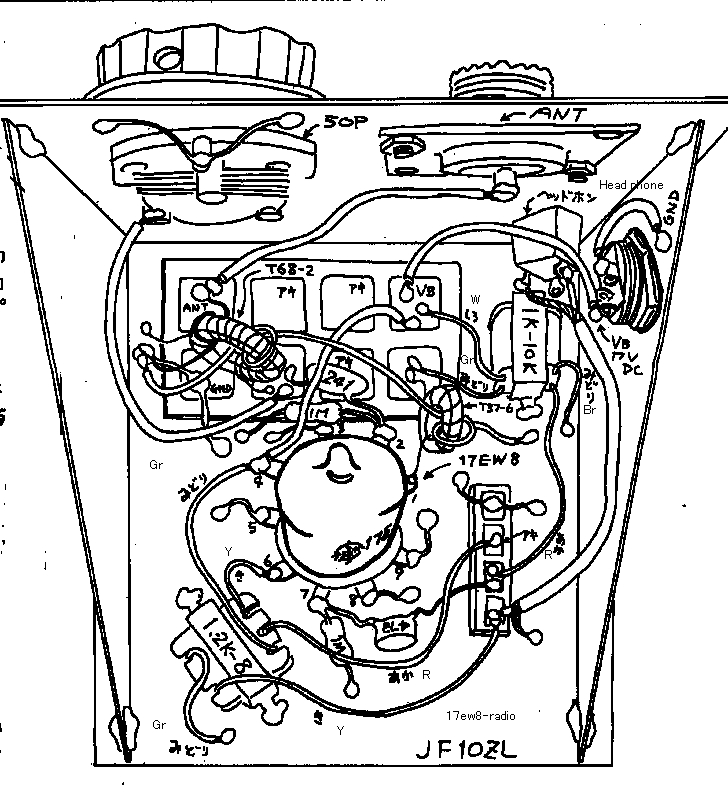

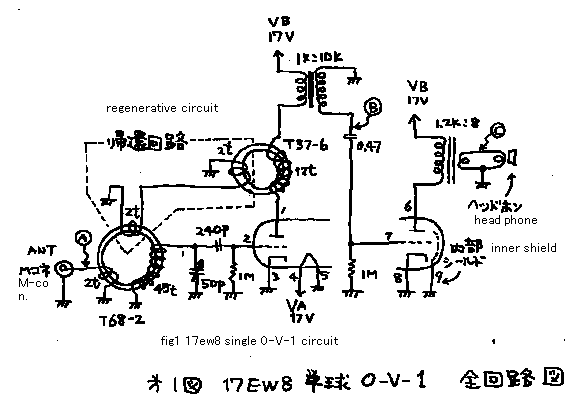

Japan while the world war two. They were called as “NAMISAN". "NAMISAN" means the standard three valve radio. The first valve 6C6 is used as regenerative detector. The second valve, 6ZP1 or 42 was used as audio power amplifier. The last third valve, 12F was used as power detector, in the power supply. All the Japanese heard announce of the end of the war with this type of radio. Please see fig1. In this circuit, regenerative circuit is made of high-frequency-transformer. Therefore, I have no need to tune it. In this radio, from 6MHz to 12MHz, regenerative ratio is constant. In this radio, case is made of glass-epoxy-board. I can hear BBC with 7MHz dipole antenna.

17EW8 単球ラジオ

このホームページをご覧になるのに、コンピュータを使っていますね。もちろん私も、このホームページを運用したり、書き込んだりするのにほとんど毎日使っ ています。しかし、どうして、一つ一つのカタカナを打ち込むと漢字に変換されたり、それが画面で表示されたりするのか、全然解らないで、使っています。あ なたもでしょう。いや、ワードのソフトのせいですって、その位の事はもちろんしっていますとも…。先日は、インドから送られてきたメールにウイルスが混 ざっていて、散々な目にあいました。まあ、そうでなくとも、コンピューターなんて全然信用ができません。但し、便利なのは、便利です。どうしてコンピュー ターが信用できないかという事をまじめに考えてみますと、やはりそれは、中身が完全には理解できないという事から来ていると思います。今時は、デスクトッ プコンピューターだけでは無く、私たちの生活の道具ほとんどにコンピューターチップが組み込まれています。すなわち、ラジオ、テレビ、自動車、洗濯機。い やいや最近では癒(いや)しの為の愛玩犬にさえロボットが使われ始めました。先日、老人ホームでお年寄りがロボット犬で癒されているシーンが出て来 たとき不快な印象をうけたのは私だけでしょうか。私が、ホームに収納される時までには、ああいうロボットはもっと進化して、グラマーなネーチャンになって いてほしいものです。とにかくコンピューターは壊れたら直らないので、信用が置けず、そのせいか、コリンズ等、昔の送受信機をいまでも使っているOMは多 い様です。前置きが長くなりましたが、ここでは、低い電源電圧でも真空管が使えるという例の一つをお目にかけましょう。図1をごらんください。いわゆるナ ミサンです。検波器の利得、すなわちA−B間の電圧増幅率は40dBです。低周波増幅器すなわちB−C間の電圧利得は−16dBです。昔の再生検波器、図 2を見てください。この回路では,再生がC2 ,およびL2により構成される共振回路で行われています。ですから,受信周波数を変化するときには,局発も再同調しなくてはいけませんでした。また、図1 に戻って下さい。この回路では,再生回路は,高周波変圧器(広帯域トランス)で構成されます。ですから,受信周波数をかえた時でも、この受信機では再同調 は不要です。このラジオでは,6MHz から12MHzまで,再生率は,一定です。このラジオでは,シャーシケースは,ガラスエポキシボードで作ってみました。7MHzダイポール空中線をつなぐ と英国放送協会(BBC)を聞くことができます。


17EW8-1,gif
