Two types of 3 transistor 50MHz DSB transmittor.

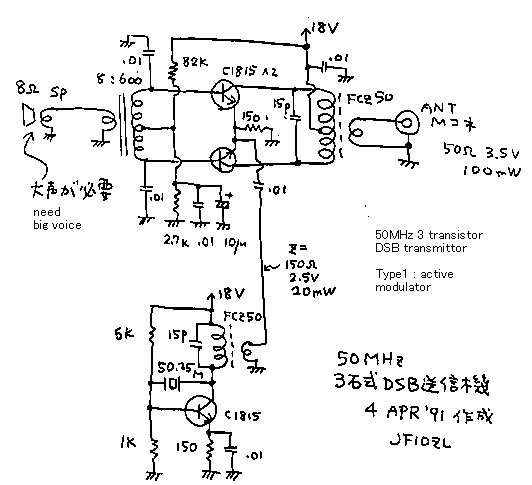

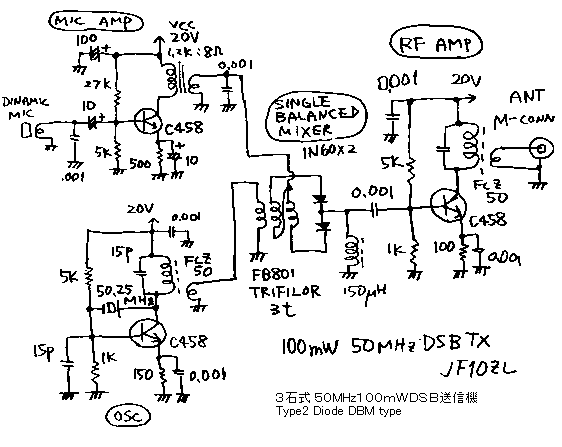

I will show you two types of DSB transmitter. ** Type1 uses active modulator. Type2 uses passive modulator. Each type outputs the same 100mw power. And also each type uses three transistors. You can understand that the passive type transmitter is used as a DSB modulator in my SSB transceiver indicated on another pages. Yes. It is very usual circuit in our hand mader. ** On the another hand, passive type is not famous. Input transformer of this circuit is an audio transformer. The output transformer of this modulator is made by coil. This modulator is understood as a pair of base grounded amplifier for the carrier. But two output of collector is connected as other side of a coil. Therefore the carrier is balanced and can not be out for the antenna connector. ** I could make 10km QSO from my home. I thik that you can experiment two circuits by the same board on the different week.

2題の3石式50MHzDSB送信機
DSB トランスミッターを2種類お見せします。** Type1 は,能動的なモジュレーター(変調機)を使ったものです.Type2 は,受動的なモジュレーター(変調機)を使ったものです.それぞれは,同じ100mw の電力を出力します.そして,また,それぞれのタイプは,3個のトランジスターを使っています.受動型送信機は,私の別のページで示した 50MHz1wSSB トランシーバーの中で,DSB モジュレーターとして使われていることに気が付かれるでしょう.”そーざんす”.それは,我々自作家にとってとても良く使われる回路です.** 一方,能動型は,それほで有名ではありません.このサーキットでは、入力変圧器は,オーディオ変圧器でできています.このモジュレーターの出力変圧器は, 高周波コイルによって出来ています.これはまた、キャリアー周波数にとっては、一組のベース接地増幅器であるとみなされます.しかし,2個のコレクターの 出力は,コイルの反対側に結ばれています.それゆえに,キャリアーは,アンテナコネクターの所では、釣り合いをとられているので,(バランスされているの で)外へでてくることができません.**この送信機で家から10kmの局と QSO ができました.同じ基板と部品を使ってこの二つの回路を組み替えて実験する事も出来るでしょう.
