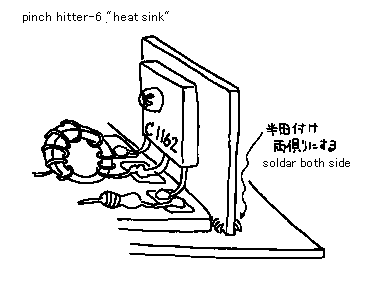

6.Heat sink ph6.gif
When you make 1W class output transmitter, you can use the heat sink by the size of your finger, made of aluminum. But if you do not have proper size of heat sink, you can use the non-printed-board,covered by copper on both side of it. You can fix it only by soldering it to the mother board.

6.放熱器
1W クラスの送信機を作るときには,アルミニウム製の、指の大きさくらいのヒートシンクを使うことができます.しかし,もし,適当な大きさのヒートシンクを物 を持っていなければ,代用として、両面ベタ銅箔の、エッチングしていないプリント板を,使うことができます.あなたは,マザーボードにそれをはんだづけす ることによって、それを取りつけることができます.
