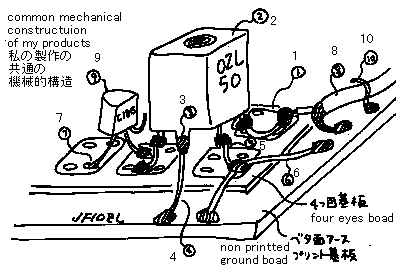

Common mechanical construction of my products... cmc.gif

1... Cut a four eyes-board in order to build each block! Check the performance of each block one by one! Each block may be constructed by one transistor or one chip of IC.
2... Make the coils like FCZ-coil-series! Mark your callsign on it!
3... Joint the case of the coil to the ground! Do not forget!
4... Use 0.6mm-tin-coated wire!
5... Cut the legs of each parts shorter than 10mm.
6... Joint the ground port of the four-eyes-board to the ground-board by 0.6mm-wire! If you melt a solder , you can remove the block. And you can rebuild it.
7... Care not to drop the leg of a part on the hole of the board!
8... Joint each block by the 1.5D-2V shield wire!
9... 2SC1815 can be used for all purpose. Buy the bag of it!
10... Hold down the shield wire by 0.6mm-wire.



私の製品の共通の機械的な構造...
1 ... それぞれのブロックを作るために，4つ目基板をカットして使って下さい! 一つのブロック毎に作ったら、それぞれのブロックの性能をチェックして下さい! 各ブロックはおおよそトランジスター１個かＩＣ１個で構成する物とします。
2 ... コイルは、FCZコイルシリーズと同様に作って下さい! それにはあなたのコールサインの印をつけて下さい!
3 ... コイルのケースは必ずグランドに接地して下さい! これは忘れないで下さい!
4 ... 電気的結線には、0.6mm のスズメッキ線を使って下さい!
5 ... それぞれの部品の足は１０ｍｍ以下に切って使ってください．
6 ... 4つ目ボードの接地出来る桝目を、0.6mm線でもってアース板に接合して下さい! もし，はんだを溶かしてこれをはずせば，ブロック毎、別の場所に移して全体の構成を，それを作り直すことができます．
7 ... ボードの穴に部品の足を落とさない様に，注意して下さい!
8 ... 1.5D2Vの同軸線によってそれぞれのブロックを連結させて下さい!
9 ... 2SC1815 は，多目的．袋で買って下さい!
10 ... 0.6mmワイアによってシールドワイアも固定して下さい．
