Perfect FM-transmittor .. fmtx1.gif

In our childage , all the Japanese engineer have made FM-transmittor, showen (indicated) in the science-book. The names of the books was Childs-science, Model-and-Radio, Primaly-Radio. CQ magazine was too dificult to our child to understand. Also I made it. But I could not complete it. The circuit of FM-transmittor was constructed with self oscillator. Therfore the transmitter frequency was not so stable. Once I could hear my voice. But I could not hear my voice after put it on the case.

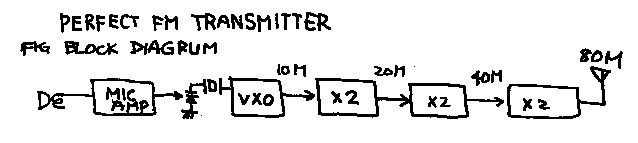

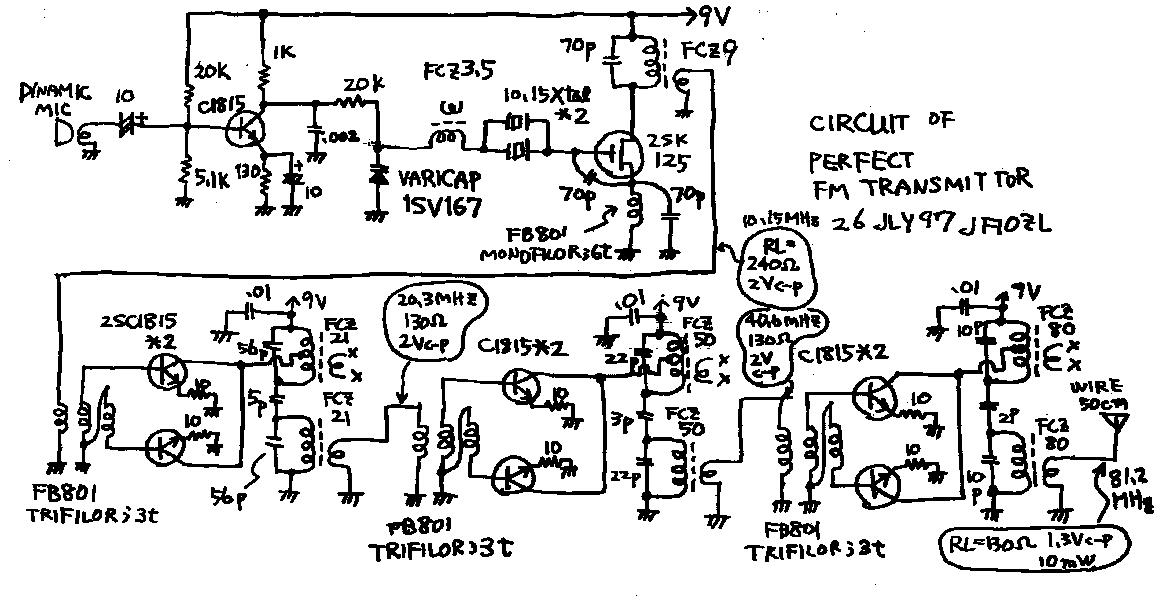

See fig ! This transmittor is constructed by a crystal oscillator. And the signal is multipled by push push doubler one by one (step by strep). Therfore the frequency of it is very stable. It can be used about 100 meter. The modulation sugnal of it is very clear. It transmitt only 80MHz signal. Double filter makes very pure signal. It makes no TVI.

パーフェクトな周波数変調トランスミッター..
日本のエンジニアの多くは,子どもの頃に周波数変調送信機(いわゆるFMトランスミッター)を作った事があるでしょう。それは実態配線図付きで、子供の科 学(コカ),模型とラジオ(モラ),初歩のラジオ(ショラ)等の雑誌に載っていました.CQ 雑誌は我々子供にとっては、難しすぎました.(今のCQ誌よりも1960年代のCQ誌は難しい、水晶の切り出し方向と各振動モードの温度安定性等とゆう学 会レベルの話題も出てきていたものでした)。私もまた,そのFMラジオを作ったものでした.しかし,それをちゃんとケースに入れて完成することはできませ んでした.周波数変調送信機の回路は,一般にセルフオシレーター(自励振発振器)によって構成されていました.それゆえに,あまり送信周波数が,安定では ありませんでした.一度,基板に組んでワーワー言って、ラジオから声を聞くことができても.ケースにいれたら、うまく鳴らなくなってしまいました.
回路図を見て下さい! このトランスミッターは,VXO水晶発振器によって構成されています.そして,発振された信号は,ひとつずつプシュプシュダブラーによって逓倍されます.なにせ、大本が水晶ですので,この機械の送信周波数は,大変に安定です.それは,約100 メーターの距離で使うことができます.その変調音は,とてもクリアーです.それは,80MHz信号だけを放送します.送信段のダブルフィルターは,高調波を含まないとても純粋な信号をつくります.この回路は,TVI を発生しません.
