Headphone AMP

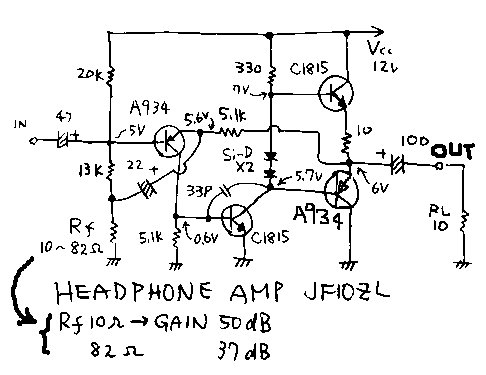

In order to reduce the noise of 7MHz CW transceiver , I made a headphone amplifier. This circuit is a pure-complimentary-push-pull-amplifier. This machine has very small noise. See the circuit! the total gain of this AMP is changed by the resister(Rf) of the figure. When Rf is 10-ohm , the gain is 50 dB. When Rf is 41-ohm , the gain is 42 dB. When Rf is 82-ohm , the gain is 37 dB. The more gain it makes, the more strain it makes. In order to use it on the CW radio, strain is no matter. So I used 10 ohm. The power output of this circuit is 200 mW. It is enough for a headphone. And it can drive the speaker in the quiet room.______Discription add on 7Dec2000: In these days the head phone sold in Japan has variohme in it's wire between phone and jack. When I feel the sound is too loud, I turn the vari ohm of this head phone.
ヘッドフォンアンプ
7MHz CW トランシーバーのノイズを少なくするために,ヘッドフォン増幅器を作りました.この回路は,ピュアコンプリメンタリープシュプル 増幅器です.この機械のノイズは大変に小さく出来ました.回路図を見て下さい! このアンプの総計利得は,図の抵抗(Rf) によって調節可能です.Rf が10 オームの時に,ゲインは,50 デシベルでした.Rf が41 オームの時にときに,ゲインは,42 デシベルでした.Rf が82 オームの時に,ゲインは,37 デシベルでした.ゲインが大きくなればなるほど,本機の歪みも多きくなってしまいます.CW受信機での低周波増幅器の役割としては,音声の歪みは重要でな いです.(CW受信機のオーディオ増幅器には忠実度は要求されません)したがって,Rfには10 オームを使いました.この回路の電力出力は,200 mW です.それは,ヘッドフォンに十分です.また本機は,静かな部屋でスピーカーを駆動することができます.____近頃のヘッドホンにはボリュームが付いて いるので、CW受信機には利得調節はいらないでしょう。
