Mouth key. .. mk3.gif
See fig3! You grip your mic! You speak to it (tutuuuu)! Then you can operate CW. ..

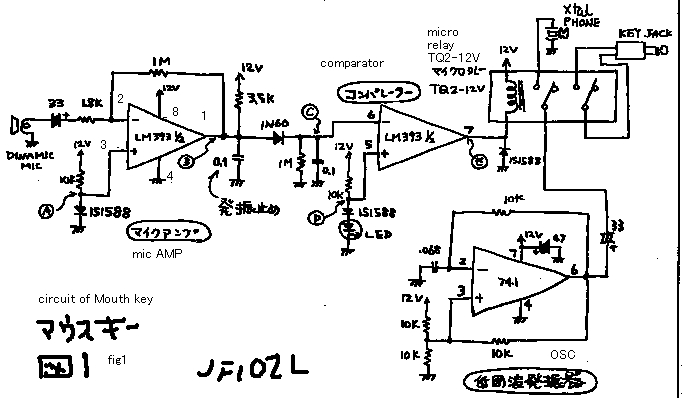

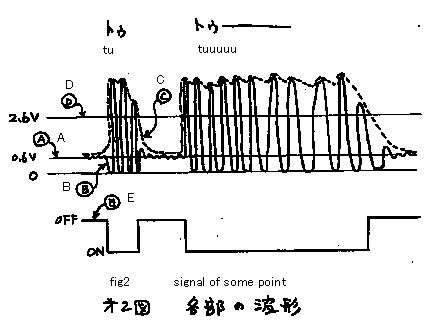

See fig 1 and 2! Signal of dynamic microphone is amplified 50 times by half of LM393. The output(B) of this signal is biased by diode=1s1588 for 0.6V(A). This signal is peak-held by a diode=1N60(C). This signal and 2.6VDC(D) is compared by the comparator=LM393. When the voice level(C) is bigger than the reference level(D), then the relay is activated(E). Then, a crystal phone makes the audio tone piiii. Audio tone is made by oscillator=741. And on the same timing, the key of the transmitter is connected. .. I made this machine only for my enjoyment. But I feel that this machine may be helpful to the handicaped CW-operator-radio-amateurs.

口電鍵(マウスキー).
図3を見て下さい! マイクをしっかり掴みましょう.マイクに向かってトゥトゥウウと話してみましょう.それでもって,CW を運用することができます.
図1 と2 を見て下さい! 動作を説明します。ダイナミックマイクの信号は,LM393 の半分によって50 倍に増幅されます.この増幅器の出力信号( B 点)は,(A点)に接続されたダイオード= 1s1588 によって0.6ボルトだけバイアスされた信号になります .この信号は,ダイオード= 1N60 によってピークホールドされます(C点).この信号は2.6VDC ( D 点)の電圧とコンパレーター(比較器)= LM393 によって比較されます.音声信号レベル( C 点) が,比較定電圧=レファレンス電圧( D点 ) より大きいときに,( E点 ) がローレベルになる事で,リレーが駆動されます.その時,クリスタルイヤホーン(水晶耳高声器)が,オーディオトーン(ピー音)で鳴ります.オーディオ トーンは,オシレーター= 741 によって発振されます.そして,ピー音が鳴るのと同じタイミングで,トランスミッターのキーが,キーイングされます。私は,このマシンを単に私の楽しみ (お遊び)として作成しました.しかし,これは,手にハンディーキャップを持ったCWオペレーター無線家に助けとなるかもしれません
