Japanese Neofight Receiver

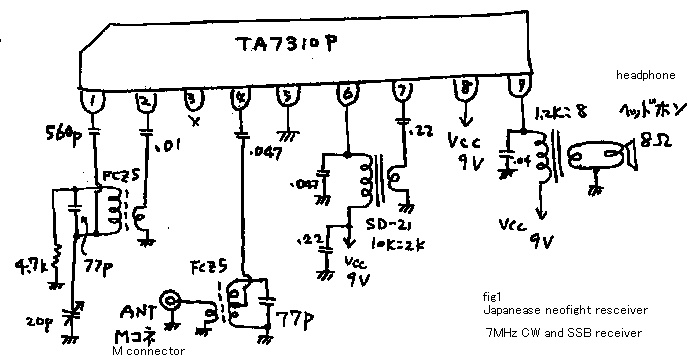

In old days there are many "Japanese someting" in Japan. They are American culture translated to Japan. For example the singer who sings the song of Space battle ship Yamato was called as the Japanese Prethry. In America they have a neofight receiver. It is constructed by NE612 balanced modulator. It is direct conversion receiver. I will show you a similor product. See fig 1! TA7310 includes a oscillator. It oscillates 7MHz CW. And it is mixed with antenna signal by a balanced modulator. TA7310 includes an AMP. It is used as a audio AMP. This machine has total 37dB gain. I can hear CW and SSB signal with my dipole antenna.

description add on 16 Aug2001: I know that more than half of listener of my home page lives in U,S,A,. You have no need to be interested by this Japanese neofight, because you can access the original neofight constructed with NE612. Sorry!!

和製ネオファイト受信機
昔,日本には多くの「和製ホニャララ 」と呼ばれる物が,ありました.それらは,米国の文化が,日本に翻訳された物でした.例えば,宇宙戦艦大和の歌を歌っている歌手は,和製プレスリーと呼ば れていたそうです.アメリカでは,ネオファイト受信機というのがあります.それは,NE612 バランスドモジュレーターによって作られた直接転換(DC)受信機です.このページでは同様の製品を示しましょう.図1 を見て下さい! TA7310 は,オシレーター回路を含んでいるので、それで,7MHz CWを発振します.そして,その信号を使って空中線信号を復調します.、あた、TA7310 は,アンプを内臓しているので、それを使って,オーディオのアンプを構成しました.このマシンは,総計の37dB ゲインを持っています.ダイポール空中線で、CWやSSBを聞くことができました。
