Radio made by OP-AMP

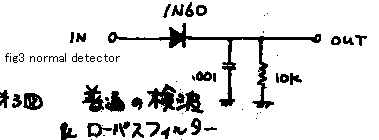

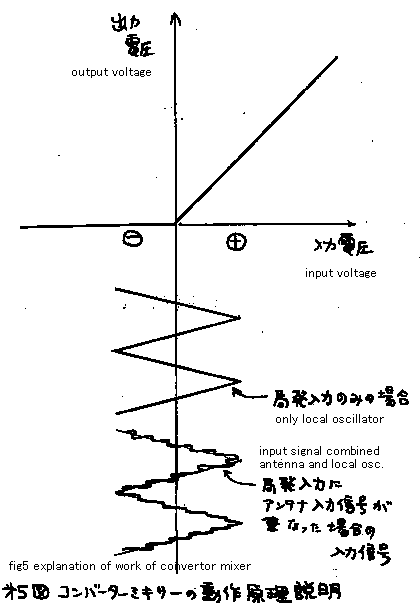

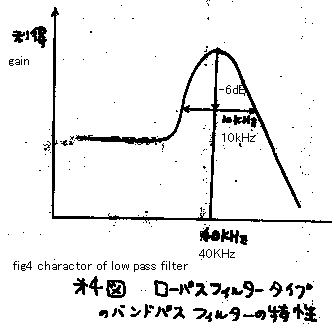

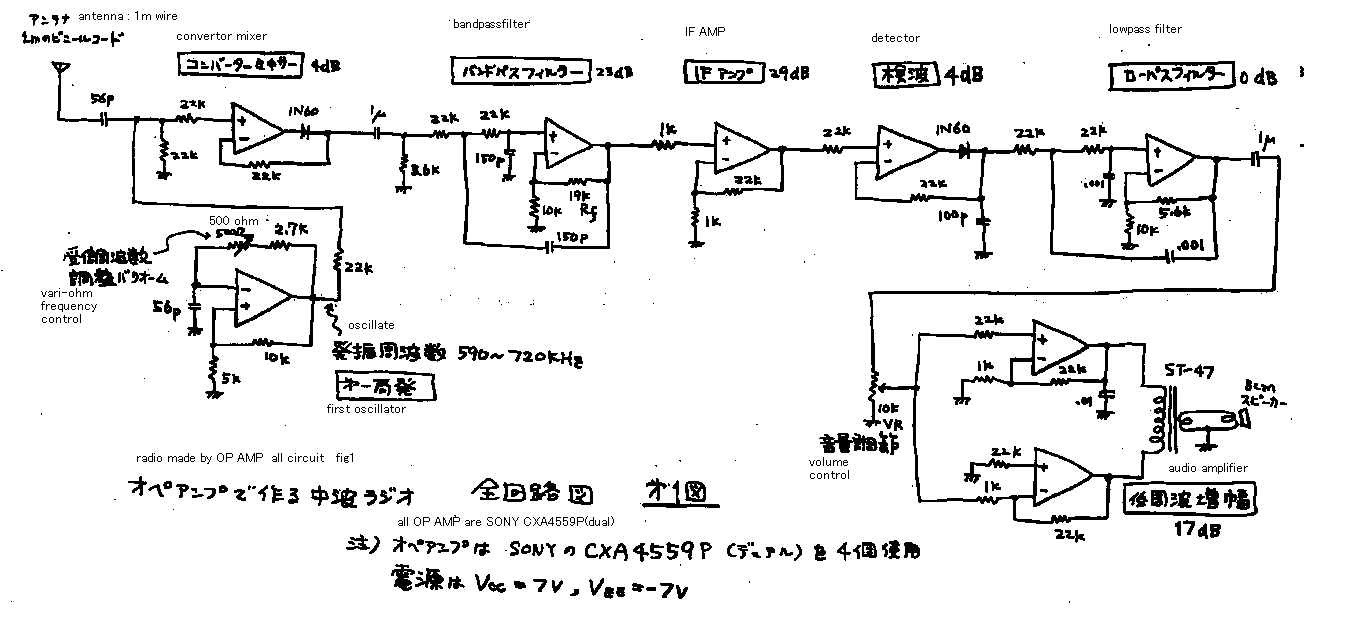

Many friends said to me that my products are unique. I will show you the very unique circuit. See fig 1! This is a radio. Can you believe it? See fig 2! You will understand this is normal superheterodyne radio receiver. It does not use any coils. It uses a filter and oscillator made by OP-AMP. See fig 5! Convertor is constructed by a OP-AMP detector. When the plus input is positive , it pass through the antenna signal. When the plus input is negative , it does not pass through the antenna signal. Therefore antenna signal is converted to 40kHz IF signal. IF filter is constructed by the low pass filter. Q of it is higher than 1. So it works as a band pass filter. See fig 4! IF-AMP is a normal non-inverted-AMP. Detector is OP-AMP detector. You can use a normal diode detector indicated in fig 3. But I wanted to use OP-AMP also in this block. Low pass filter selects only audio signal. The output impedance of OP-AMP is about 1k ohm. Therefore it can not drive a speaker directly. So I use a transformer. But now I think it is better to use a emitter follower indicated on another page. I can hear JOAK(594kHz) and JOAB(693kHz) by tuning the oscillator. This radio has the total gain 4+23+29+4+17=77dB. 1m wire is enough antenna. If I could get a high frequency OP-AMP, I could make MW full band radio.............Add on 5 Dec 2000: I tried to make MW full band radio with faster OP amp, but it is very diffecult!

オペアンプで作ったラジオ
多くの友人は,私の作品を,ユニークだと評しています.ここでとてもユニークな回路をお見せしましょう.図1 を見て下さい! これは,ラジオです.信じられませんか? 図2 を見て下さい! これが,普通のスーパーヘテロダインラジオ受信機であることを理解できるでしょう.それは,コイルを使いません.それは,オペアンプによって作られたフィ ルター,およびオペアンプによって作られたオシレーターを使います.図5 を見て下さい! 周波数変換器は,オペアンプ検波器によって作られます.プラス入力端子が,正極なときに,空中線シグナルは通り抜けます.プラスインプットが,負極のとき に,空中線シグナルは通り抜けません.それゆえに,空中線からの信号は,40kHzに変換されます.IF フィルターは,ハイQのローパスフィルターによって作られています.したがって,それは,バンドパスフィルターとして働きます.図4 を見て下さい! IF - アンプは,普通の非反転アンプです.検波器は,オペアンプ検波器です.あなたは,図3. で示された普通のダイオード検波器を使うことができます,しかし,私としては,このブロックでもまたオペアンプを使ってみたかっただけです.オーディオシ グナルだけが次のローパスフィルターで選択されます.オペアンプの出力インピーダンスは,およそ1k オームです.それゆえに,それは,直接にスピーカーをドライブすることができません.したがって,私は,変圧器を使います.しかし,今,私は,別のページ で示したエミッターフォロア使用がよりよいと思います.私は,発振器を同調することによってJOAK ( 594kHz ) ,およびJOAB ( 693kHz ) を聞くことができました.このラジオは,合計ゲイン4 + 23 + 29 + 4 + 17 = 77dB を持っています.アンテナは、1mのワイアーで十分でした.もし私が,高周波オペアンプを入手できたら,私は,中波フルバンドのラジオを作ることができる でしょう.(その後やってみたが、これはこれで難しい)
