handmade speaker (microphone) ----speakerphk.gif

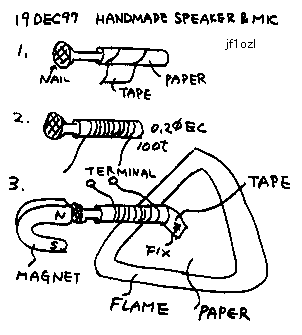

On the QRP club news of Aug.1997, my friend JF2NMY shows his handmade microphone. I made similar one. See the lower figure!
1. Wrap the paper around the nail ! It must be loosely wrapped. Not tight !! Wrap the tape in order to fix that !
2. Turn the enamel wire 100turns around the paper !
3. A magnet must touch the head of the nail ! Fix a paper on a frame. I used triangle for the frame. Fix the rolled paper on the center of the paper with tape! Finished.
(Alles Rechte gemacht)
This assembly can be used as a speaker. And this is also used as a microphone. Anyway the effect is very low. With the full power of TV set ( it will be 5W) , I could hear the voice of announcer like the sound of the mosquito. The equivalent impedance is about 1 ohm. It is very low.
The magnet is the stronger, the effect is the better. I used the magnet of a speaker. It is strongest magnet of my house. Yes, I made a speaker with the speaker. HIHI

自作スピーカー
私の友人JF2NMYは,手製のマイクをQRPクラブニュースAug.1997で紹介しました.私は,同様のものを作りました.下の方の図を見て下さい!
1.くぎの回りに紙を巻きます! それは,緩く巻く事.きつく無かないでください!!その上に、ほどけない様に,テープを巻いて下さい!
2.紙の回りにエナメル線を100回巻きます!
3.磁石を,くぎの頭に触らせてください。枠に紙を取りつけて下さい.私は,枠に三角定規を使いました.張った紙(コーン)の真ん中に巻いた紙(コイル)をテープで貼り付けてください。終わり.(出来上がり)
このアセンブリーは、スピーカーとして使うことができます.そして,これは,マイクとしても使えます.とにかく,効率は,とても低いです.テレビのフルパ ワーの音量で( それは,約5Wでしょう),私は,蚊の鳴く音の如くにアナウンサーの声を聞くことができました.等価インピーダンスは,約1 オームです.それは,とても低いです.磁石は,より強い方が,効率が良くなります.この製作に使う磁石には、スピーカーの磁石を使いました.それは,私の 家のなかで最も強い磁石だったからです.はい,私は,スピーカーによってスピーカーを作りました.−−−−−speaker.gif
