Basic experiment of collecter ground and bace ground AMP

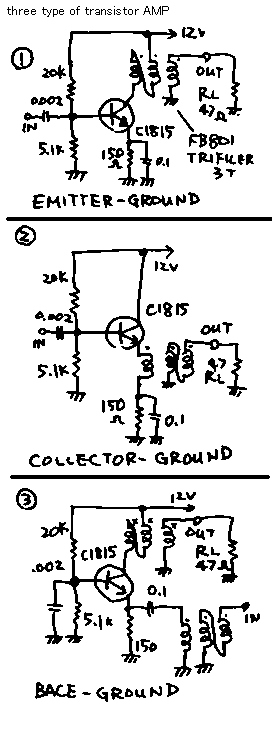

In these days, transistor is used as emitter grounded amplifier. But emitter grounded AMP is used as a buffer of VXO. And base grounded AMP was used as final amplifier of VHF CB transceiver about 20 years ago. I made experiment of these tree type of amplifier with the same transistor and with the same collector collent.

(1) emittor grounded amplifier

frequency Vin Vout gain
MHz mVc-p mVc-p dB
1 25 1000 32
10 30 900 30
20 20 450 27
50 300 1400 13
94 200 1000 14

(2) collector grounded amplifier

frequency Vin Vout gain
MHz mVc-p mVc-p dB
1 90 160 5
5 70 120 5
10 30 40 2
50 300 170 -5
65 280 130 -7
95 280 80 -11

Input impedance of this AMP was about 280 ohms.You may get more gain with 1:4 wideband transformer as 50 ohm input impedance.

(3) base grounded amplifier

frequency Vin Vout gain
MHz mVc-p mVc-p dB
1 10 80 18
3 15 160 21
10 30 320 21
20 10 100 20
30 6 40 16
50 500 900 5
65 500 870 4
94 500 600 2


Original input inpedance was 7 ohms. So I made input trans to make inpedance 50 ohms.

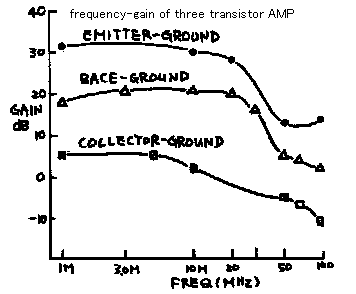

近頃では、エミッター接地のみがトランジスター増幅器として、使われており、コレクター接地はVXOのなかでバッファー増幅器として使われているだけで す。また、ベース接地は20年ほど前はVHFのCBトランシーバーのファイナル等に使われていたにとどまります。これらの接地による周波数利得関係を、同 じトランジスター同じコレクター電流で実験比較してみました。結果は右の図に示した様に、やはりエミッター接地が1番でしたが、他の接地方式でもそれなり の利得が確認されました。
