Πολύχρηστο όργανο ταλαντωτή/αποδιαμορφωτή
εξαιρετικής ποιότητας, για το ραδιοερασιτέχνη


Σχέδιο και υλοποίηση sv3ora


Specs (in English)

Oscillator
    With quartz crystals
    With ceramic filters (3-legs)
    With ceramic resonators (2-legs)
    <1.8 - >30MHz
    Ultra low distortion (harmonics)
    Oscillator output level adjustable
    Ultra low phase noise when crystals are used
    Oscillatong with up to 3 different frequencies crystals connected to it simultaneously
    Signal output by coaxial or by leakage (cable-free)

Demodulator
    Regenerative detector for high selectivity and sensitivity
    Can demodulate AM, SSB and CW signals
    Can be tuned to reject the LSB (single signal reception)

Frequency mixer, comparator/monitor
    Mixes the oscillator signal with a close in incoming RF signal and produces a tone (downconvert to audio). Upconversion product is filtered
    Tone audio frequency determines the incoming RF frequency, when the oscillator frequency is known

Frequency standard/calibrator
    Calibrate oscillator to an external RF source frequency by zero beating it.
    Calibrate external RF source to the oscillator frequency by zero beating it.
    Combining the two above, use the portable calibrated oscillator as an intermediate device to calibrate another external RF source that can't be physically moved near the first external RF source



Εισαγωγή

Το εργαστηριακό όργανο που σας παρουσιάζω, μπορεί να κατασκευαστεί πολύ φθηνά και εύκολα από οποιοδήποτε ραδιοερασιτέχνη με βασικές γνώσεις ηλεκτρονικών. Απαιτούνται ένα με δύο απογεύματα για την ολοκληρωμένη κατασκευή του, ενώ η χρησιμότητά του θα σας αποζημιώσει με το παραπάνω.

Συνήθως, οι ιδιοκατασκευές εργαστηριακών οργάνων είναι μία δύσκολη υπόθεση, όταν πρόκειται να συναγωνιστούν αντίστοιχα πανάκριβα όργανα του εμπορίου, ή να χρησιμοποιηθούν για μετρήσεις εμπορικών μηχανημάτων. Ο βασικός κανόνας είναι ότι ένα τέτοιο όργανο, θα πρέπει να έχει πολύ καλύτερα χαρακτηριστικά από τη συσκευή την οποία θέλουμε να μετρήσουμε. Κάτι τέτοιο, είναι εξαιρετικά δύσκολο να υλοποιηθεί με απλά και λίγα υλικά, εκτός λίγων εξαιρέσεων. Η κατασκευή που σας παρουσιάζω, αποτελεί μία από αυτές τις εξαιρέσεις.

Το όργανο

Πρόκειται για εναν ταλαντωτή, ο οποίος χρησιμοποιεί κρύσταλο ή κεραμικό φίλτρο και είναι ικανός να λειτουργήσει σε όλες τις συχνότητες των βραχαίων και έξω από αυτές, χωρίς να απαιτείται η αλλαγή άλλων εξαρτημάτων πέραν του κρυστάλου ή του κεραμικού φίλτρου. Ο ταλαντωτής έχει εξαιρετικά χαρακτηριστικά, όπως εξαιρετικά χαμηλό θόρυβο φάσης (χαμηλότερο ακόμη και από τις ακριβότερες γενήτριες σήματος), πολύ χαμηλή παραμόρφωση (χωρίς αρμονικές) και επαρκή σταθερότητα για τα πειράματά μας (κρύσταλος).



Οι δυνατότητές του οργάνου δε σταματούν εδώ, αφού μπορεί επί πλέον, εκτός από ταλαντωτής, να χρησιμοποιηθεί και ως αποδιαμορφωτής ραδιοφωνικών σημάτων AM/CW/SSB, ο οποίος μάλιστα είναι εξαιρετικά επιλεκτικός, αφού χρησιμοποιεί ανάδραση (regenerative), σε συνδιασμό με κρυσταλικό ή κεραμικό φίλτρο για να φιλτράρει το εισερχόμενο ραδιοφωνικό σήμα.

Επί πλέον, το όργανο, μπορεί να χρησιμοποιηθεί και ως ένας απλός τρόπος για τη σύγκριση συχνοτήτων, ουσιαστικά σαν υποτυπώδης "μετρητής" συχνότητας.

Το κύκλωμα

Το σχηματικό διάγραμμα του οργάνου είναι πολύ απλό, αλλά η λειτουργία του είναι ιδιαίτερη. Πρόκειται για έναν κρυσταλικό ταλαντωτή τύπου Colpitts, ο ποίος χρησιμοποιεί JFET και ο οποίος δύναται
να ταλαντώσει σε όλες τις συχνότητες των βραχαίων και έξω από αυτές, χωρίς να απαιτείται η αλλαγή άλλων εξαρτημάτων πέραν του κρυστάλου.

xtal
ceram sw1 a23
100r 100nf
6pf8
inout j108
65pf 1meg
100nf 100r 150pf
afout
10nf 10k 100k

Σημειώστε ότι αν θέλετε να στείλετε το παραπάνω σχηματικό κύκλωμα σε συναδέλφους ραδιοερασιτέχνες μέσω βραχαίων, θα πρέπει να τους στείλετε το επόμενο κείμενο, χρησιμοποιώντας το αγαπημένο σας ψηφιακό mode (πχ CW) ή φωνητικό αλφάβητο και να τους ενημερώσετε ότι μπορούν να το αποκωδηκοποιήσουν (για να δουν το κύκλωμα) εισάγοντας αυτό το κείμενο στο πρόγραμμα Schematix του sv3ora, που βρίσκεται στη σελίδα http://qrp.gr/schematix/index.htm


afxtal beit bfnt bgii bjit bkea blii ceae cfceram cgae cisw1 cjef clbr cma23 deit dfnh dgii di100r djes dk100nf dlee ec6pf8 eeae efae egae ejie ekte elfr fainout fbts fcte fdei fett ffsi fgts fhei fiea fjia fkj108 gdni ge65pf gfee gg1meg ghes gjie gkte glfr hdee hg100nf hhee hi100r hjes hk150pf ieafout ifts igte ihei iieh ijet jg10nf jhse ji10k jjri jkii jl100k khee kjee kkee

Συγκεκριμένα, στο σύνδεσμο http://qrp.gr/schematix/online/index.html επιλέγοντας "Utilities" και στη συνέχεια "Import data", ο συνάδελφος θα επικολήσει το κείμενο αυτό που έλαβε από εσάς και θα επιλέξει
"Import data" για να δει το σχηματικό.

Λειτουργία ως ταλαντωτής

Ο ταλαντωτής είναι VXO (variable crystal oscillator), που σημαίνει ότι η συχνότητά του μπορεί να τροποποιηθεί εως ένα σημείο μεταβάλοντας το μεταβλητό πυκνωτή 4-65pF.
Το ποσοστό μεταβολής της συχνότητας, εξαρτάται από το αν θα χρησιμοποιηθεί κρύσταλος ή κεραμικό φίλτρο, από τη συχνότητα λειτουργίας του ταλαντωτή, καθώς και από τα χαρακτηριστικά του κρυστάλου. Σε υψηλότερες συχνότητες, η μεταβολή είναι μεγαλύτερη, ενώ σε χαμηλότερες, μικρότερη. Για την ίδια συχνότητα, η μεταβολή με τη χρήση κρυστάλου είναι μικρότερη (ένα ως μερικά KHz το μέγιστο), ενώ με τη χρήση κεραμικού φίλτρου μπορεί να φτάσει αρκετές δεκάδες KHz. Ενδεικτικά αναφέρω ότι με τη χρήση τριών κεραμικών φίλτρων (7.160MHz, 7.200MHz, 7.280MHz), μπορεί να καλυφθεί όλη η μπάντα τω 40 μέτρων χωρίς ενδιάμεσα κενά.

Η σταθερότητα της συχνότητας του ταλαντωτή είναι περισσότερο από επαρκής για μετρήσεις μικρής χρονικής διάρκειας, όπου δεν αναμένεται ο κρύσταλος να επηρεαστεί από σημαντικές αλλαγές στη θερμοκρασία περιβάλλοντος. Ο πυκνωτής 6.8pF και ιδιαίτερα ο 150pF, είναι επιθυμητό να είναι τύπου NP0, αν είναι διαθέσιμοι, οι οποίοι δεν επηρεάζονται από αλλαγές της θερμοκρασίας περιβάλλοντος. Σημειώστε ότι ένας από τους πυκνωτές του κυκλώματος σχηματίζεται από την εσωτερική παρασιτική χωρητικότητα των ηλεκτροδίων του JFET, συνεπώς η χρήση του συγκεκριμένου
JFET είναι κρίσιμη.

Η ισχύς εξόδου του ταλαντωτή είναι χαμηλή, της τάξης των 200mVpp ή και μικρότερη, μετρημένη σε φορτίο 1M. Ο ταλαντωτής, μπορεί να λειτουργήσει και με φορτίο 50Ω, αλλά η ισχύς εξόδου είναι πολύ χαμηλότερη και δεν εγγυώμαι για τη απόδοσή του.

Ο ταλαντωτής χαρακτηρίζεται από εξαιρετικά χαμηλό θόρυβο φάσης, της τάξης των 160dBc/Hz (ή και περισσότερο) στο 1KHz μακρυά από τη φέρουσα. Η παραμόρφωση του ημιτόνου και συνεπώς και οι αρμονικές του ταλαντωτή, είναι επίσης εξαιρετικά χαμηλές, περισσότερο από 50dB μικρότερες από τη φέρουσα. Οι αρμονικές είναι τόσο χαμηλές που δυστυχώς δεν μπορώ να τις μετρήσω με FFT, το οποίο περιορίζεται σε 50-55dB δυναμικό εύρος. Τα επίπεδα αυτά εγγυώνται μόνο αν ρυθμίσετε τον ταλαντωτή για χαμηλή ισχύ εξόδου (μικρότερη των
200mVpp), χρησιμοποιώντας τη μεταβλητή αντίσταση τω 100K.

Το μυστικό αυτής της εξαιρετικής απόδοσης, είναι η λήψη του σήματος εξόδου, κατευθείαν από το συντονισμένο κύκλωμα, το οποίο στη συγκεκριμένη περίπτωση είναι πολύ υψυλού Q (quality factor), καθώς και η τροφοδότησή του με πολύ χαμηλό ρεύμα. Επί πλέον, η χρήση της μπαταρίας βεβαιώνει ότι η
τροφοδοσία του κυκλώματος είναι απαλαγμένη από οποιοδήποτε θόρυβο.

Σημειώστε ότι ο συγκεκριμένος ταλαντωτής, έχει ένα επιπλέον ενδιαφέρον χαρακτηριστικό που δεν υπάρχει σε κανένα ταλαντωτή που έχω συναντήσει μέχρι σήμερα. Μπορεί να ταλαντώνει και σε περισσότερες από μία συχνότητες ταυτόχρονα. Δεν εννοώ τις αρμονικές της κύριας ταλάντωσης, αλλά συχνότητες μη πολλαπλάσιες της κύριας. Αν για παράδειγμα συνδέσετε στο κύκλωμα ένα κρύσταλο 40 μέτρων παράλληλα με ένα κρύσταλο 17 μέτρων, ο ταλαντωτής (με κατάλληλη ρύθμιση της μεταβλητής αντίστασης 100K) θα ταλαντώσει και στις 2 συχνότητες και στα 40 μέτρα και στα 17 μέτρα ταυτόχρονα! Ανακάλυψα τυχαία αυτό το χαρακτηριστικό, καθώς πειραματιζόμουν με τον ταλαντωτή. Έχω καταφέρει να επιτύχω ταλαντώσεις μέχρι και σε 3 συχνότητες ταυτόχρονα, χρησιμοποιώντας 3 κρυστάλους από διαφορετικές μπάντες, συνδεδεμένους παράλληλα στο κύκλωμα. Το σχετικό πείραμά μου βρίσκεται στο σύνδεσμο http://qrp.gr/multiosc/index.htm και μετά την παρότρυνσή μου δοκιμάστηκε με επιτυχία και από τον Hans Summers G0UPL, ο οποίος και ανάρτησε τα αποτελέσματα στο δικτυακό του τόπο http://hanssummers.com/multiosc.html

Λειτουργία ως δοκιμαστής κρυστάλων/κεραμικών φίλτρων

Προφανώς, οποιοσδήποτε κρυσταλικός ταλαντωτής δύναται να ταλαντώσει σε μεγάλο εύρος συχνοτήτων, μπορεί να χρησιμοποιηθεί και ως δοκιμαστής κρυστάλων. Εισάγετε τον κρύσταλο ή το κεραμικό φίλτρο στον ταλαντωτή και αφού τον ενεργοποιήσετε, χρησιμοποιήστε ένα δέκτη για να δειτε αν θα ακούσετε το σήμα του ταλαντωτή σε αυτόν. Αν δεν το ακούσετε, δοκιμάστε να γυρίσετε τη μεταβλητή αντίσταση σε διάφορα σημεία. Αν σε κανένα σημείο δεν μπορείτε να ακούσετε το σήμα του ταλαντωτή, τότε πιθανότατα ο κρύσταλος ή το κεραμικό φίλτρο είναι κατεστραμένα.

Αν ο κρύσταλος δεν αναγράφει τη συχνότητα στην οποία ταλαντώνει και θέλετε να δειτε ποια είναι αυτή, τότε απαιτείται αναλυτής φάσματος ή παλμογράφος. Ενεργοποιήστε τον ταλαντωτή και ρυθμίζοντας τη μεταβλητή αντίσταση, παρατηρήστε το φάσμα ή το σήμα στον παλμογράφο, για να δειτε σε ποια συχνότητα βρίσκεται ο κρύσταλος. Αν δεν έχετε αναλυτή φάσματος, μπορείτε να χρησιμοποιήσετε ένα δέκτη ευρείας κάλυψης βραχαίων, αλλά πρέπει να έχετε λίγη υπομονή για να σκανάρετε όλες τις συχνότητες.

Ως VXO, ο ταλαντωτής μπορεί να χρησιμοποιηθεί για τον προσδιορισμό του εύρους ταλάντωσης των κεραμικών φίλτρων ή των κρυστάλων, και ο πυκνωτής των 4-65pF είναι λίγο μικρός και ίσως χρειαστεί να τον αυξήσετε σε αυτή την περίπτωση.

Λειτουργία ως αποδιαμορφωτής

Το κύκλωμα, εκτός από ταλαντωτής, μπορεί ταυτόχρονα να χρησιμοποιηθεί και ως αποδιαμορφωτής ραδιοφωνικών σημάτων AM/CW/SSB. Αν στην έξοδό του εφαρμόσουμε ένα διαμορφωμένο ραδιοφωνικό σήμα, τότε στο σημείο "afout" θα πάρουμε το αποδιαμορφωμένο ηχητικό σήμα. Οποιαδήποτε ραδιοφωνικά σήματα σε αυτό το σημείο, εξασθενούνται μέσω του πυκνωτή 10nF και η αντίσταση των 10K απομονώνει τον αποδιαμορφωτή από το φορτίο. Το αποδιαμορφωμένο ηχητικό σήμα έχει πολύ χαμηλή ένταση και απαιτείται ένας δυνατός ενισχυτής μικροφώνου (πχ είσοδος μικροφώνου κάρτας ήχου του υπολογιστή) προκειμένου να το ενισχύσουμε και να το ακούσουμε. Πρόκειται ουσιαστικά για έναν αυτοταλάντωτο αποδιαμορφωτή με συθμιζόμενη ανάδραση (regenerative), η οποία ρυθμίζεται από τη μεταβλητή αντίσταση των 100K. Η ρύθμιση της ανάδρασης είναι ουσιαστικά εκείνη που καθορίζει την αποδιαμόρφωση σημάτων είτε AM είτε CW/SSB, όπως και σε κάθε άλλο δέκτη ανάδρασης.

Σε σχέση με τους κοινούς αποδιαμορφωτές με ανάδραση, ο αποδιαμορφωτής αυτός παρουσιάζει ένα πολύ ενδιαφέρον χαρακτηριστικό. Είναι είναι εξαιρετικά επιλεκτικός, διότι το ραδιοφωνικό σήμα που εφαρμόζεται στην είσοδό του, φιλτράρεται από τον κρύσταλο ή κεραμικό φίλτρο. Ο κρύσταλος ή το κρυσταλικό φίλτρο, έχει δηλαδή ταυτόχρονα δύο χρήσεις. Τον προσδιορισμό της συχνότητας λειτουργίας του ταλαντωτή και το φιλτράρισμα του σήματος εισόδου. Όντας στοιχείο πολύ υψηλού Q, το φίλτρο αυτό είναι εξαιρετικά επιλεκτικό.

Σε ορισμένες περιπτώσεις, ιδιαίτερα στις χαμηλότερες μπάντες, η επιλεκτικότητα είναι τόσο καλή, ώστε σε συνδιασμό με την ομαλή ρύθμιση της ανάδρασης (αν χρησιμοποιηθεί πολύστροφο ποτενσιόμετρο για τη μεταβλητή αντίσταση 100K), μπορείτε να αποκόψετε την κάτω πλευρική (LSB) ενός σήματος DSB και να λάβετε μόνο την άνω πλευρική (single signal reception).

Το ηχητικό σήμα εξόδου του αποδιαμορφωτή, έχει πολύ χαμηλή ένταση, εξαιτίας κυρίως της υψηλής εξασθένησης του ραδιοφωνικού σήματος εισόδου από το φίλτρο, ακόμη και στις επιτρεπόμενες συχνότητες του ζωνοπερατού φίλτρου. Συνεπώς, το κύκλωμα είναι χρησιμότερο για εργαστηριακούς σκοπούς με ισχυρότερα σήματα εισόδου και όχι για άμεση σύνδεση με κεραία. Αν συνδέσετε το κύκλωμα με κεραία, θα ακτινοβολεί, αν και η πολύ μικρή χωρησικότητα εισόδου (6.8pF) και η χαμηλή στάθμη του ταλαντωτή, βεβαιώνουν ότι η ακτινοβολία θα είναι ελάχιστη.

Λειτουργία ως συγκριτής συχνοτήτων

Είναι γνωστό ότι όταν δύο ραδιοφωνικά σήματα απέχουν μεταξύ τους 1KHz, τότε αν κάνουμε ραδιοφωνική μίξη, θα παραχθεί εκτός των άλλων, ένα ηχητικό σήμα συχνότητας
1KHz. Εκμεταλλευόμενοι αυτό το γεγονός, μπορούμε να συγκρίνουμε δύο σήματα, το σήμα του κρυσταλικού ταλαντωτή και το εισερχόμενο ραδιοφωνικό σήμα. Αν τα δύο σήματα είναι κοντά, θα ακούσουμε έναν ηχητικό τόνο στην έξοδο του αποδιαμορφωτή.

Αν λειτουργήσουμε τον αποδιαμορφωτή σε λειτουργία υψηλής επιλεκτικότητας (λήψη της άνω πλευρικής), και ακούσουμε ηχητικό τόνο, τότε η συχνότητα του εισερχόμενου ραδιοφωνικού σήματος, θα είναι σίγουρα υψηλότερη από αυτή του ταλαντωτή.
Αν όμως λειτουργήσουμε τον αποδιαμορφωτή σε λειτουργία χαμηλής επιλεκτικότητας (λήψη και των δύο πλευρικών), που είναι και ο συνηθέστερος τρόπος, τότε δεν μπορούμε να γνωρίζουμε εξ' αρχής αν ο ηχητικός τόνος που θα ακούσουμε αντιστοιχεί σε ραδιοφωνικό σήμα που βρίσκεται πάνω ή κάτω από τη συχνότητα του ταλαντωτή. Για να το προσδιορίσουμε, θα πρέπει να μεταβάλουμε τη συχνότητα του ταλαντωτή λίγο. Αν όταν αυξήσουμε τη συχνότητα του ταλαντωτή, η συχνότητα του ηχητικού τόνου μειώνεται, τότε το ραδιοφωνικό σήμα έχει υψηλότερη συχνότητα από αυτή του ταλαντωτή. Αν όμως η συχνότητα του ηχητικού τόνου αυξάνεται, τότε το ραδιοφωνικό σήμα έχει χαμηλότερη συχνότητα από αυτή του ταλαντωτή. Ακριβώς τα αντίστροφα συμβαίνουν αν μειώσουμε τη συχνότητα του ταλαντωτή.

Από τη στιγμή που γνωρίζουμε αν το ραδιοφωνικό σήμα βρίσκεται πάνω ή κάτω από τη συχνότητα του ταλαντωτή, καθώς και την ακριβή συχνότητα του ταλαντωτή (συνήθως κοντά σε αυτή που αναγράφεται πάνω στον κρύσταλο), τότε μετρώντας τη συχνότητα του ηχητικού τόνου (με κατάλληλο πρόγραμμα στον υπολογιστή μας), μπορούμε να υπολογίσουμε τη συχνότητα του ραδιοφωνικού σήματος εισόδου στον αποδιαμορφωτή.

Μία άλλη χρήσιμη λειτουργία, είναι όταν θέλουμε να καλιμπράρουμε τη συχνότητα μιας εξωτερικής πηγής, με αυτή του ταλαντωτή. Αρκεί να ρυθμίσουμε τη συχνότητα της εξωτερικής πηγής, ώστε ο ηχητικός τόνος στην έξοδο του αποδιαμορφωτή να έχει συχνότητα 0Hz (zero beat). Τότε οι δύο συχνότητες, αυτή του ταλαντωτή και αυτή της εξωτερικής πηγής, θα είναι οι ίδιες. Φυσικά, παρόμοια διαδικασία ακολουθείται και όταν θέλουμε να καλιμπράρουμε τον ταλαντωτή μας, σε σχέση με μία εξωτερική πηγή ακριβείας. Η διαφορά είναι ότι ρυθμίζουμε τη συχνότητα του ταλαντωτή, αντί για της εξωτερικής πηγής, ώστε
ο ηχητικός τόνος στην έξοδο του αποδιαμορφωτή να έχει συχνότητα 0Hz (zero beat).

Λειτουργία χωρίς σύνδεση καλωδίου

Κάποιες φορές, χρειάζεται να δοκιμάσουμε δέκτες ή άλλες συσκευές οι οποίες δεν επιτρέπουν τη φυσική σύνδεση με καλώδιο του ταλαντωτή με αυτές. Σε άλλες περιπτώσεις, μπορεί απλώς να είναι δύσκολο να μεταφέρουμε τη συσκευή στο εργαστήριο και ο έλεγχος να πρέπει να γίνει στον τόπο της συσκευής. Αλλα και για λόγους ευκολίας ή ηλεκτρικής απομόνωσης, κάποιες φορές είναι πιο εύχρηστο να μην υπάρχει κανένα καλώδιο σύνδεσης μεταξύ των συσκευών. Σε τέτοιες περιπτώσεις μπορούμε να δοκιμάσουμε τη συσκευή, χρησιμοποιώντας τη διαρροή του σήματος του ταλαντωτή, χωρίς να
απαιτείται να τον συνδέσουμε με καλώδιο σε αυτή. Για την απόλυτη ανεξαρτησία από καλώδια, το όργανο έχει επί πλέον ενσωματωμένη μπαταρία.

Η διαρροή σήματος επιτυγχάνεται καλύτερα, αν ο ταλαντωτής τοποθετηθεί μέσα σε πλαστικό κουτί και όχι μεταλλικό. Τότε, το σήμα του ταλαντωτή θα μπορεί να εκπέμπεται σε μικρή απόσταση (1-3 μέτρα το μέγιστο) ως τα κυκλώματα της συσκευής. Σε περιπτώσεις όπου η διαρροή σήματος είναι ανεπιθύμητη και προκαλεί προβλήματα στη μέτρηση, συνδέστε με ένα μακρύ καλώδιο χαμηλής χωρητικότητας (μήκους 3 μέτρα ή και περισσότερο) τον ταλαντωτή με τη συσκευή σας και τοποθετήστε τον μακτυά από τη συσκευή, έτσι ώστε το σήμα να μεταδίδεται μόνο μέσω του καλωδίου και το σήμα που διαρρέει από τον ταλαντωτή, να μην μπορεί να φτάσει μέχρι τη συσκευή σας μέσω του αέρα.

Κατασκευή

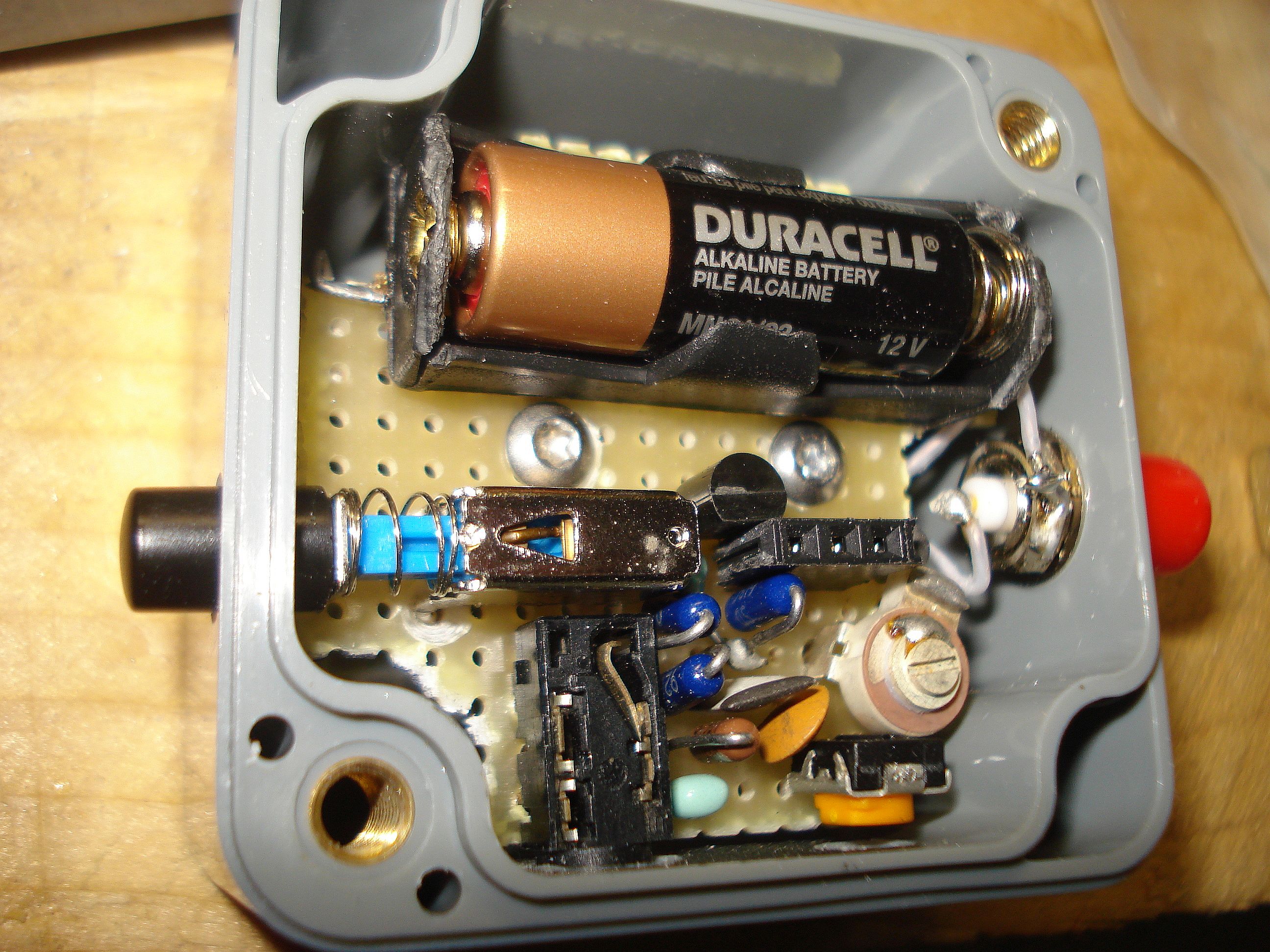

Για την κατασκευή του οργάνου, χρησιμοποιήθηκε ένα μικρό πλαστικό κουτί τύπου G362. Μη χρησιμοποιήσετε μεταλλικό κουτί, έτσι ώστε να επιτύχετε καλύτερη διαρροή σήματος. Το κύκλωμα μπορεί να κατασκευαστεί πάνω σε διάτρητη πλακέτα ανάλογων διαστάσεων.



Για την απόλυτη ανεξαρτησία από καλώδια, το όργανο έχει ενσωματωμένη μπαταρία 12V τύπου Α23, την οποία μπορείτε να βρείτε ακόμη και σε περίπτερα και η οποία μπορεί να παρέχει ενέργεια στο κύκλωμα για αρκετό χρονικό διάστημα, αφού το ρεύμα που καταναλώνει το όργανο είναι πολύ μικρό. Χρησιμοποιήστε πλαστική θήκη για την υποδοχή της μπαταρίας, έτσι ώστε να μπορεί να αλλαχθεί εύκολα. Η θήκη της μπαταρίας θα κολληθεί κατευθείαν πάνω στην πλακέτα του κυκλώματος.

Για να μπορείτε να αλλάζετε κρυστάλους γρήγορα χωρίς να κολλάτε και να ξεκολλάτε, μπορείτε να χρησιμοποιήσετε ένα κομμάτι βάσης μικροτσίπ DIP (3 ακροδέκτες), ή μία σειρά θυλικών ακροδεκτών (pin row). Σημειώστε ότι τα κεραμικά φίλτρα μπορεί να έχουν 2 ή 3 ακροδέκτες. Αν χρησιμοποιήσετε φίλτρο με 3 ακροδέκτες, γειώστε το μεσσαίο ακροδέκτη της βάσης που θα χρησιμοποιήσετε, όπως φαίνεται στο σχηματικό. Αν εισαχθεί κρύσταλος ή καραμικό φίλτρο με δύο μόνο ακροδέκτες, ο γειωμένος ακροδέκτης της βάσης θα μείνει αυτομάτως αποσυνδεδεμένος.



Κατασκευάστηκε ειδική πρόσοψη για το όργανο, βασισμένη στα σημεία που είχαν τοποθετηθεί οι τρύπες και τα εξαρτήματα. Το αρχείο της πρόσοψης μπορείτε να το κατεβάσετε από εδώ. Θα το τυπώσετε σε κλίμακα 0.28 και στη συνέχεια, αφού κόψετε το εκτυπωμένο περιμετρικά και στις τρύπες του, θα το πλαστικοποιήσετε και θα ξανακόψετε το πλαστικό στην τρύπα του κρυστάλου και της ρύθμισης της συχνότητας, όπως φαίνεται στην αρχική εικόνα. Τέλος, θα κολήσετε την πλαστικοποιημένη πρόσοψη στο πλαστικό κουτί, χρησιμοποιώντας κόλλα.
